ÜRÜN AÇIKLAMALARI

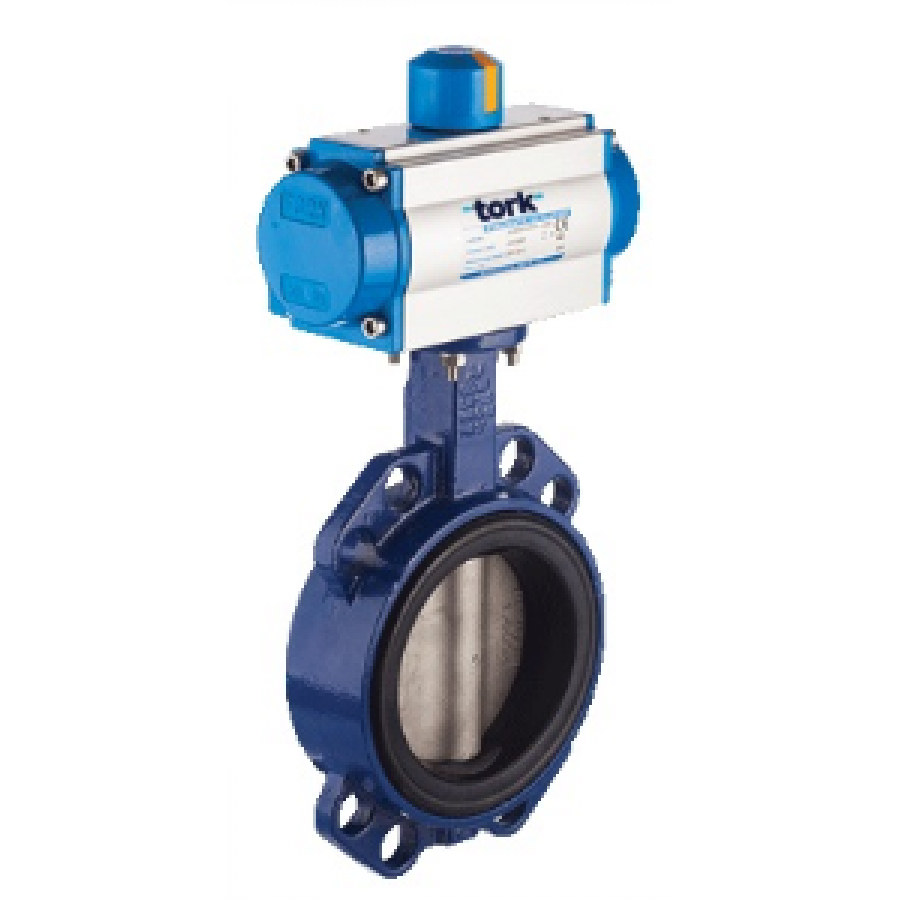

PNÖMATİK AKTÜATÖRLÜ KELEBEK VANALAR, ( ÇİFT ETKİLİ veya TEK ETKİLİ AKTÜATÖRLÜ).| Kullanıldığı yerler | : | Su, ısıtma soğutma, Sıvı akışkanlarının kontrolünde kullanılır, | ||||||||||||
| İstek Üzere | : | Limit switch box, pozisyoner, namur solenoid vana, manuel override | ||||||||||||
| Tip No | : | PAV 800.DA, PAV800.SR Seri, Pnömatik aktüatör ve kelebek vanadan oluşur. | ||||||||||||
| Aktüatör | : | RA…DA rotary pnömatik aktüatör çift etkili | ||||||||||||
| RA...SR Rotary pnömatik aktüatör tek aktüatör | ||||||||||||||
| Besleme hava basıncı | : | 4-6 bar. Strok ayarlı | ||||||||||||
| Kelebek Vana | : | Gövde: GG25 Epoxy boya kaplı KV.W121 wafer tip ve ISO5211 standart aktüatör bağlantılı flanşlı veya ara bağlantı parçalı | ||||||||||||
| Klepe | : | Paslanmaz çelik, opsiyonel: GG25 epoxy boyalı | ||||||||||||
| Diyafram Lastiği | : | EPDM (-30…130°C) | ||||||||||||
| Çalışma basıncı | : | Vana çalışma basıncı, PN6, opsiyonel: PN10, PN16 | ||||||||||||
| Çalışma sıcaklığı | : | .-30 … 130°C | ||||||||||||
| Vana Ölçüsü | : | NW25 … NW600 | ||||||||||||
ÜRÜN ÖZELLİKLERİ
PAV800 Seri, ÇİFT ETKİLİ PNÖMATİK AKTÜATÖRLÜ KELEBEK VANA| Ölçü | Tip, Model No | Aktüatör Fonksiyon | Kalebek vana tip | Klepe | Conta |
| DN50 | PAV800.50.DA | Çift etkili sistem | TORK-KV.W121.50 | Paslanmaz | EPDM |
| DN65 | PAV800.65.DA | TORK-KV.W121.65 | |||
| DN80 | PAV800.80.DA | TORK-KV.W121.80 | |||
| DN100 | PAV800.100.DA | TORK-KV.W121.100 | |||
| DN125 | PAV800.125.DA | TORK-KV.W121.125 | |||
| DN150 | PAV800.150.DA | TORK-KV.W121.150 | |||
| DN200 | PAV800.200.DA | TORK-KV.W121.200 | |||
| DN250 | PAV800.250.DA | TORK-KV.W121.250 | |||
| DN300 | PAV800.300.DA | TORK-KV.W121.300 | |||
| DN350 | PAV800.350.DA | TORK-KV.W121.350 | |||
| DN400 | PAV800.400.DA | TORK-KV.W121.400 | |||
| DN450 | PAV800.450.DA | TORK-KV.W121.450 | |||
| DN500 | PAV800.500.DA | TORK-KV.W121.500 | |||
| DN600 | PAV800.600.DA | TORK-KV.W121.600 | |||
PAV800 Seri, TEK ETKİLİ PNÖMATİK AKTÜATÖRLÜ KELEBEK VANA
| Ölçü | Tip, Model No | Aktüatör Fonksiyon | Kalebek vana tip | Klepe | Conta |
| DN50.... | PAV800.50.SR | Tek etkili pnömatik | TORK-KV.W121.50 | Paslanmaz | EPDM |
| DN65 | PAV800.65.SR | aktüatörlü sistem | TORK-KV.W121.65 | ||
| DN80 | PAV800.80.SR | TORK-KV.W121.80 | |||
| DN100 | PAV800.100.SR | TORK-KV.W121.100 | |||
| DN125 | PAV800.125.SR | TORK-KV.W121.125 | |||
| DN150 | PAV800.150.SR | TORK-KV.W121.150 | |||
| DN200 | PAV800.200.SR | TORK-KV.W121.200 | |||
| DN250 | PAV800.250.SR | TORK-KV.W121.250 | |||
| DN300 | PAV800.300.SR | TORK-KV.W121.300 | |||
| DN350 | PAV800.350.SR | TORK-KV.W121.350 | |||
| DN400 | PAV800.400.SR | TORK-KV.W121.400 | |||
| DN450 | PAV800.450.SR | TORK-KV.W121.450 | |||
| DN500 | PAV800.500.SR | TORK-KV.W121.500 | |||
| DN600 | PAV800.600.SR | TORK-KV.W121.600 |
Önemli not: Kelebek vana boru tesisatına montajda dikkatli montaj yapılmalı. 1. boru ve flanş eksenleri kaçık olmamalı. 2. Kelebek Vana %30 klepe açık iken monte edilmeli. 3. Kelebek Vana contası ve klepesi montajda sıkışma, büzülme , boru iç yüzeyine çarpma, kasılma vb olmamasına dikkat edilmelidir. Klebek vanalı TORK aktüatör size daha çok hizmet verebilmesi için montaj ekibi tecrübeli ve dikkatli olmasına dikkat edilmesi gerekir.
